Маленькая, почти что настольная катушка, собранная более или менее аккуратно с целью получить стабильные и относительно мирные искровые разряды. С момента своего рождения претерпевала массу изменений, в частности, питания и контурных капов.
Первоначально питалась от двух спараллеленных советских НСТ на 10 киловольт и 20 миллиампер каждый, и имела статический разрядник.
После попытки разогнать оные НСТ вытягиванием шунтов выдала несколько замечательных пробоев полуметровой длины, а затем НСТ умерли. В контуре стояло порядка 10 нанофарад на отвратительной плёнке к73-14, которые регулярно умирали и не давали нормального тока разряда, и были заменены на КВИ-3.
Параметры (усреднённые по времени): вторичка – 30х5см, провод 0.18 мм; первичка – 8 см внутренний диаметр, 30см внешний, 10.5 витков медной трубки 6 мм; ММС – 20 нФ КВИ-3; гап – статика, два болта М12 с колпачковыми гайками; тороид – 23 см внешний диаметр и 8 см – диаметр трубы; питание – 200-ваттный советский NST на 10кВ. Катушка работала стабильно, но очень плохо – мощности НСТ не хватало наприличный БПС и стример был… его почти не было, короче.
Разряды в предмет, тем не менее, достигали 20-25 см. Из-за полного отсутствия какой-либо фильтрации ВЧ, в сеть шли жуткие помехи, от которых сгорел включенный в один удлиннитель c катушкой паяльник. После уменьшения ёмкости ММС до 11 нФ и установки РСГ разряд стал плавнее и красивее, но всё равно оставлял желать лучшего. Максимальная длина пробоя была около 25-30 сантиметров.
На данный момент катушка разобрана. Вторичка пылится, первичка и РСГ послужили донором для катушки-преемницы, на базе двух мотов и того же разрядника. Но это уже другая история.

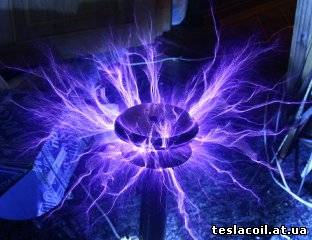

Ещё фото:
|
| |
|
|
